RouterOS+OpenWRT通过VRRP实现网关冗余分流

在家用环境中常常使用OpenWRT路由器做为旁路由实现数据分流，一般的做法是在DHCP服务器中将网关和DNS指定为OpenWRT的IP地址，由OpenWRT进行数据分流；而OpenWRT路由器的网关为主路由器，OpenWRT处理完成之后交给主路由器进行互联网访问。这种方式有一个潜在的问题：当OpenWRT路由器出现故障或者下线时，整个内部网络都将不能访问互联网。

VRRP (Virtual Router Redundancy Protocol, 虚拟路由冗余协议) 是一种容错网络协议，它将局域网中多台路由器组成一个“虚拟路由器”，共享一个虚拟 IP 地址作为默认网关，当主（Master）路由器故障时，备份（Backup）路由器能自动接管，实现网关的快速切换，保证了网络通信的连续性和高可用性。通过VRRP可以将OpenWRT和RouterOS主路由器组成一个虚拟网关，OpenWRT做为主网关，RouterOS主路由器做为备用网关，正常时候OpenWRT做为主网关先进行分流处理，然后交给RouterOS主路由器出口到互联网；当OpenWRT路由器发送故障时，RouterOS接管网关，此时虽然没有自动分流，但是仍然可以正常访问互联网。

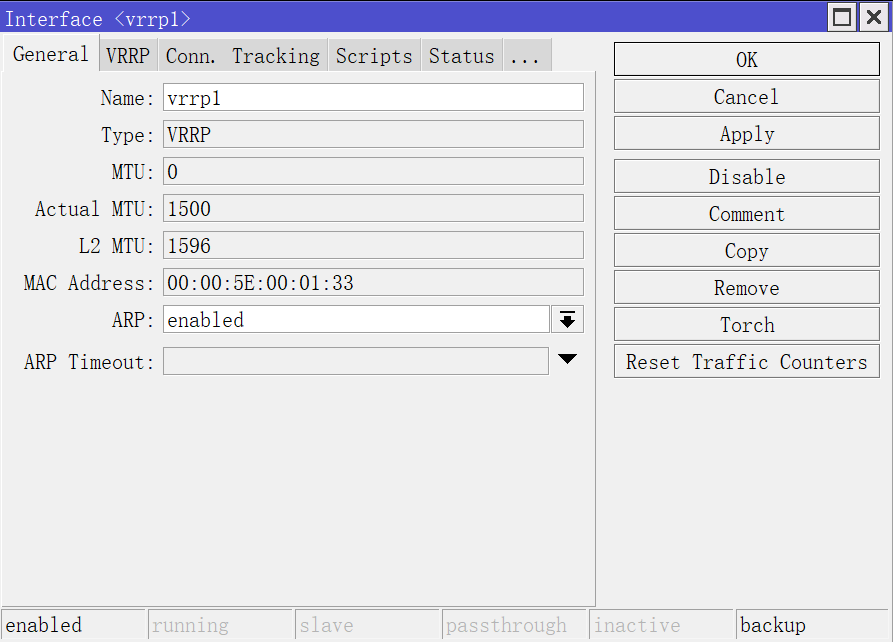

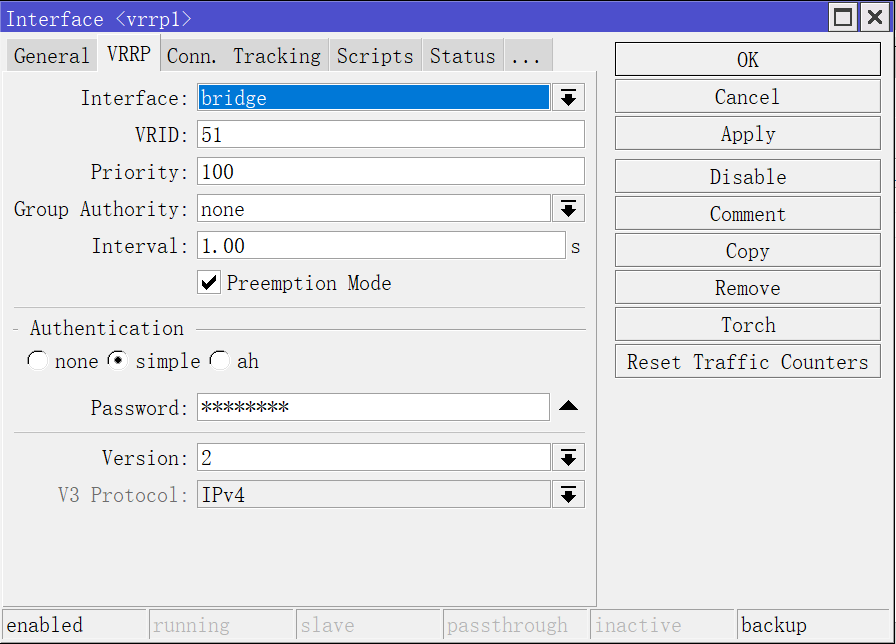

首先在RouterOS创建一个VRRP设备。打开Interfaces页面，在VRRP页面点击”+”创建VRRP设备。在弹出窗口的General页面填写一个自定义的设备名称；在VRRP页面中Interface选择内网网桥设备，选择一个VRID，此例中为51；缺省的优先级为100，优先级数字越大优先级越高；Authentication位置选择simple，设置一个不超过8个字母的paassword，版本选择2，Protocol选择IPv4。

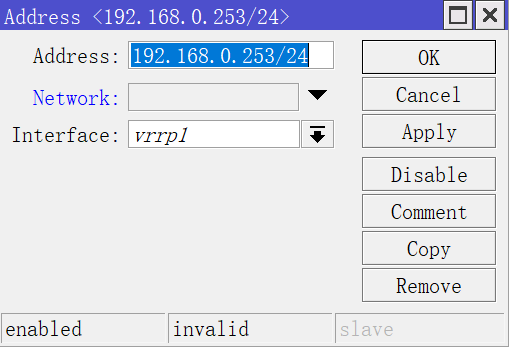

点击OK创建VRRP设备后会提示设备缺少一个IP地址。打开 IP => Addresses 页面点击”+”为VRRP设备设置一个IP地址。此例中设置为192.168.0.253/24(/24表示24位子网掩码)，Interface选择刚刚创建的VRRP设备名称。此IP地址将做为虚拟网关的IP地址。

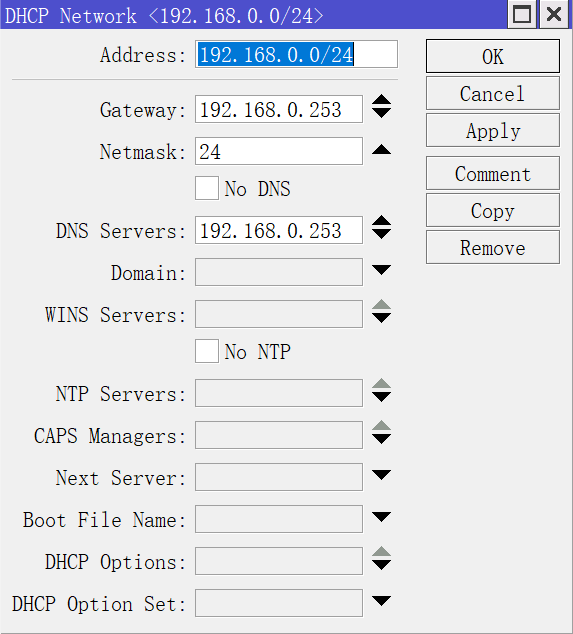

为了让所有的内网设备使用虚拟网关做为其缺省网关，还需要在DHCP服务器设置中将派发的网关和DNS IP地址指定为虚拟网关的IP地址。打开 IP => DHCP Server 页面，在Network标签页编辑网关和DNS地址，修改为上面VRRP的IP地址。

至此为止RouterOS的设置基本完成，下一步要进行OpenWRT路由器的设置。
OpenWRT要支持VRRP功能需要安装keepalived软件包，可搜索并安装luci-i18n-keepalived-zh-cn软件包，keepalived将做为依赖包一起安装。安装完成之后刷新页面将在”服务”菜单下面出现”VRRP”菜单。点击VRRP进入VRRP设置。

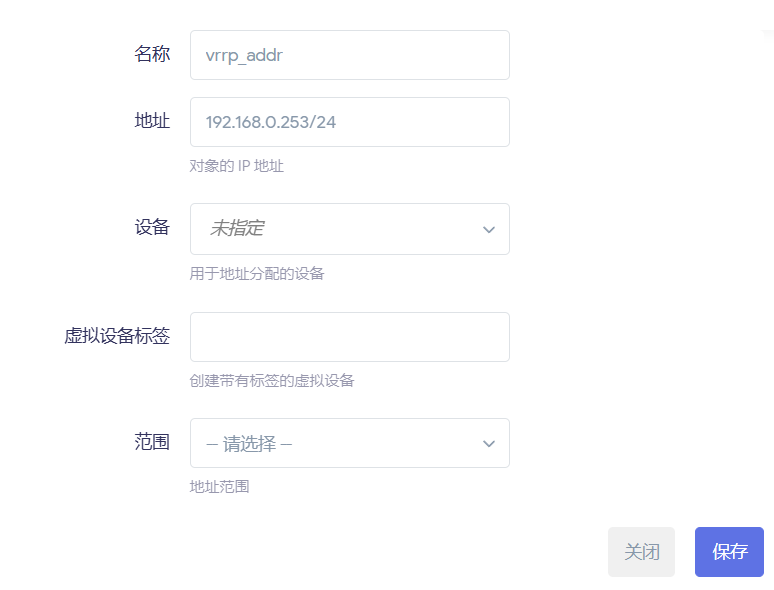

首先在”IP地址”标签页下面的IP地址位置点击”添加”创建一个IP地址，指定一个名称，IP地址填写与RouterOS VRRP设备相同的IP地址，此例中为192.168.0.253

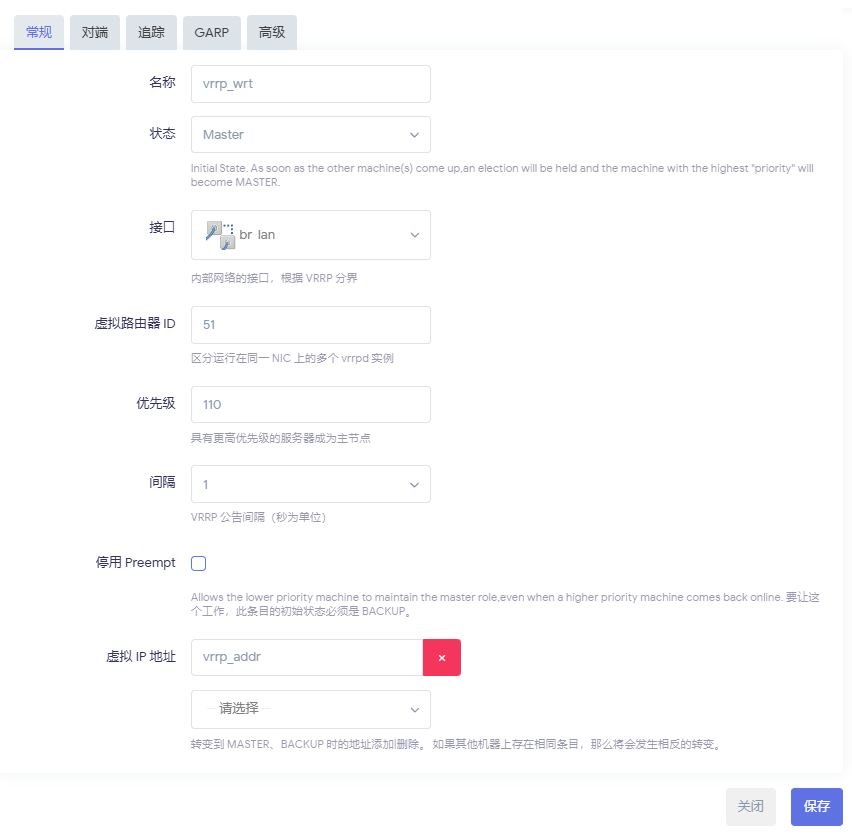

然后切换到”实例”标签页，选择”添加”创建一个VRRP实例。设置一个名称，状态为Master，接口选择网桥设备，虚拟路由器ID选择与RouterOS设置相同，此例中为51。由于要让OpenWRT具有较高的优先级，因此优先级设置必须比RouterOS设置的优先级(100)大，此例中设置为110；虚拟IP地址选择刚刚添加的IP地址名称。

切换到对端标签页，HA身份验证类型选择简单密码，密码与RouterOS VRRP设置的密码一致。

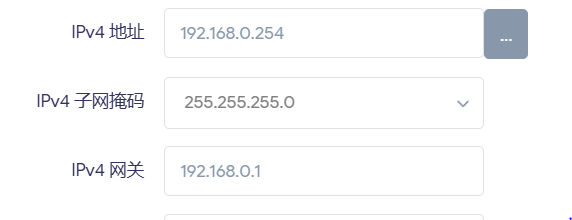

至此OpenWRT VRRP设置完成。OpenWRT完成处理之后需要将数据发送给RouterOS主路由，因此OpenWRT网桥的网关地址必须是RouterOS路由器的地址。如下图所示为OpenWRT网桥的IP地址和网关设置(192.168.0.1为RouterOS网桥的IP地址)

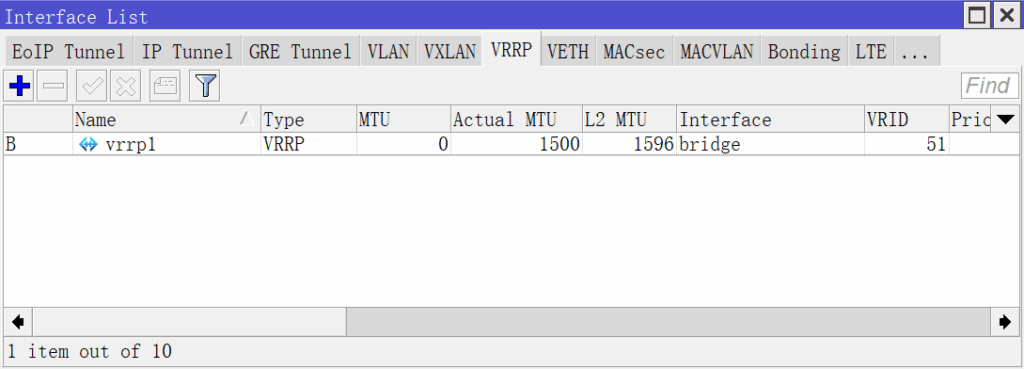

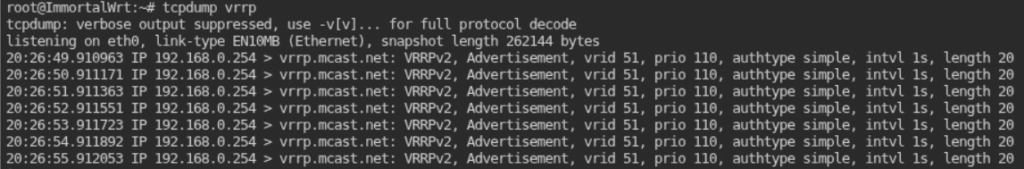

设置好虚拟路由器之后可在RouterOS上查看虚拟网关的状态，当OpenWRT主网关在线时，VRRP设备的状态为B，表示备用(Backup)。

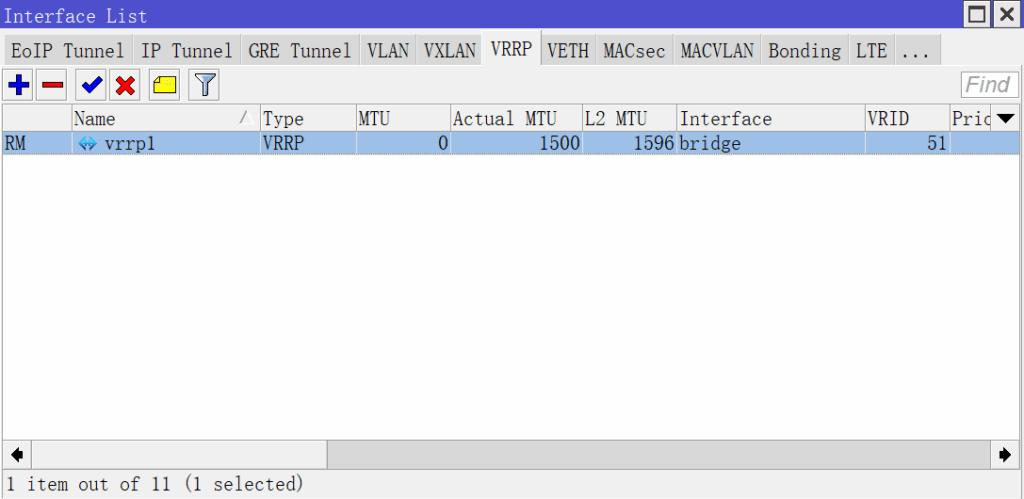

当OpenWRT主网关下线时，VRRP设备的状态变为RM，R表示正在运行(Running)，M表示主设备(Master)。
切换的速度非常快，基本上在1秒内完成切换，对内网用户来说完全感觉不到对上网的影响。
