MikroTik路由器远程VPN连接设置

Step 1: 生成CA证书

选择菜单System => Certificates进入Certificates页面，在Certificates标签页点击“New”图标创建一个CA证书：

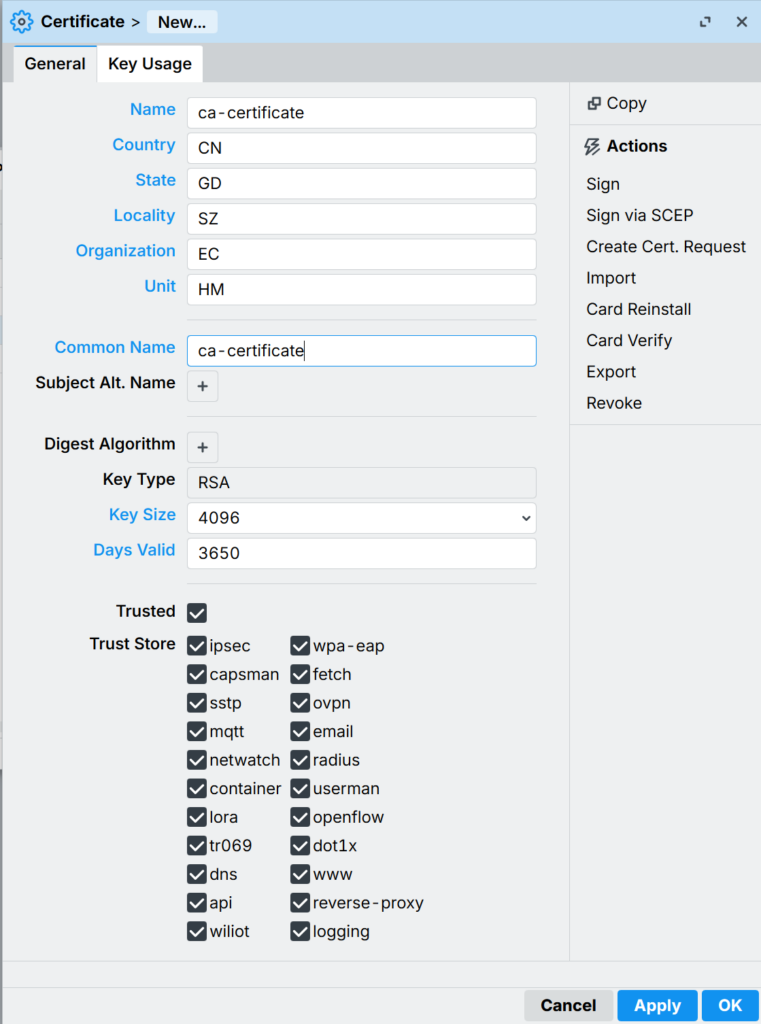

在General页面设置证书的信息，密钥长度以及有效期，

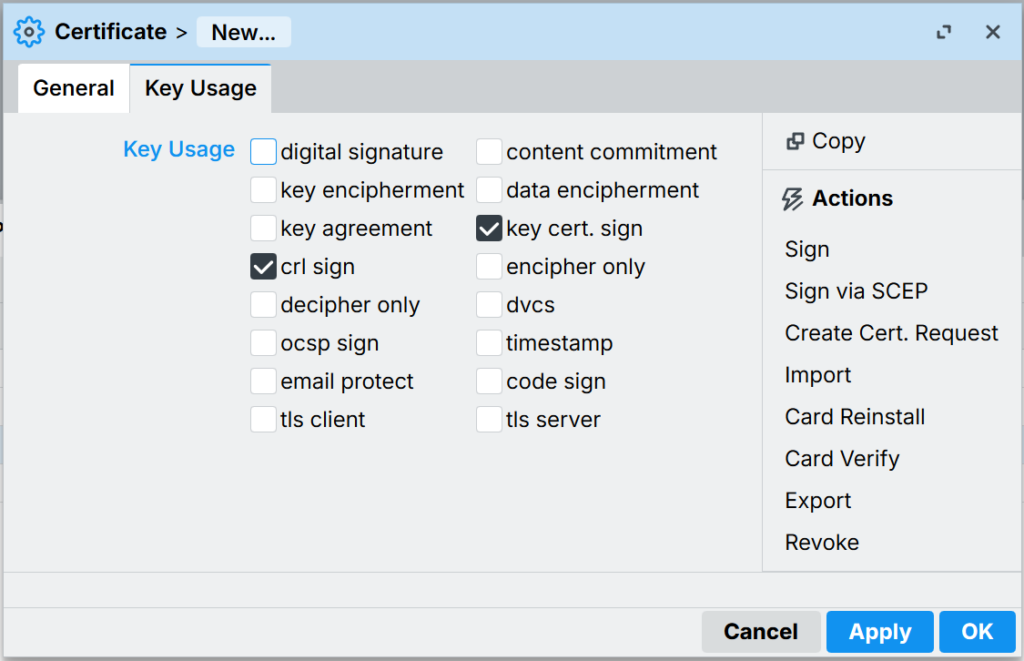

在Key Usage页面勾选crl sign以及Key cert. sign。

点击Apply按钮，然后在Certificates页面选择刚刚创建的证书，点击鼠标右键菜单中选择“Sign”

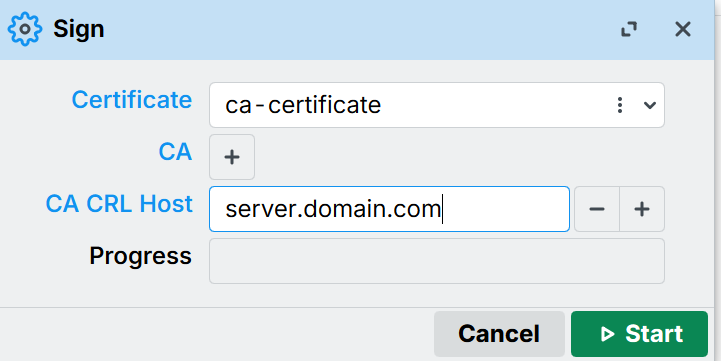

Certificate选择刚刚生成的证书，在CA CRL Host位置添加服务器公网IP或者域名，点击Start进行签名，等待签名完成。

Step 2: 生成服务器证书

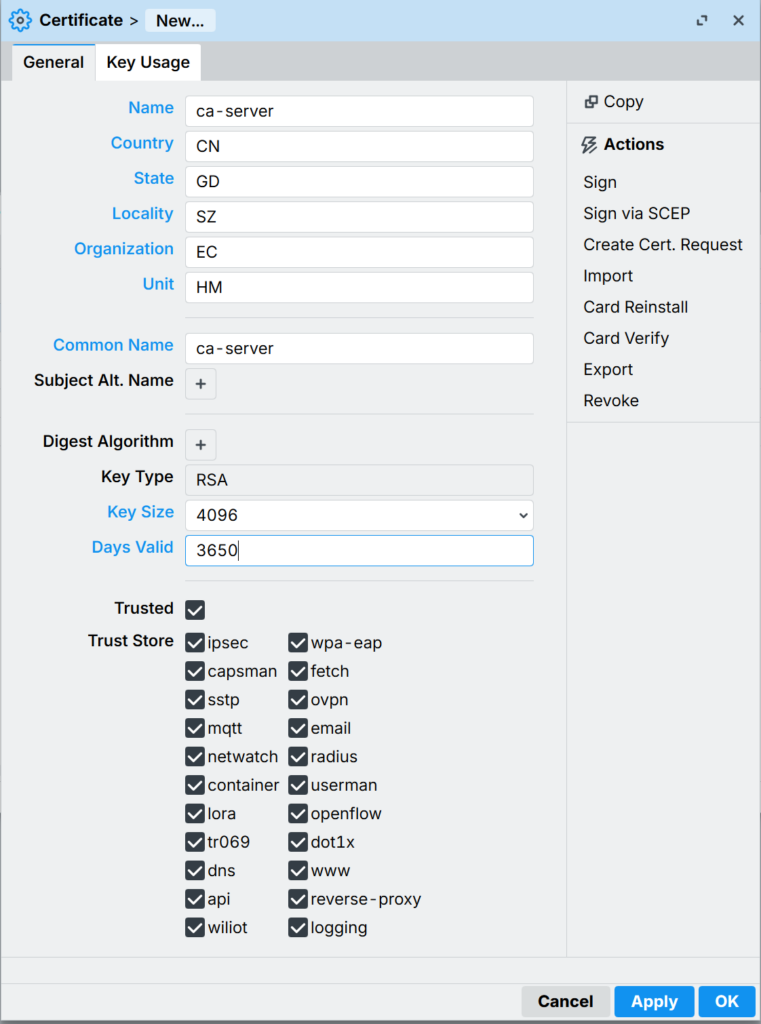

在Certificates标签页点击“New”图标创建一个证书，在General标签页设置名称位ca-server，其他与ca-certificate设置一致：

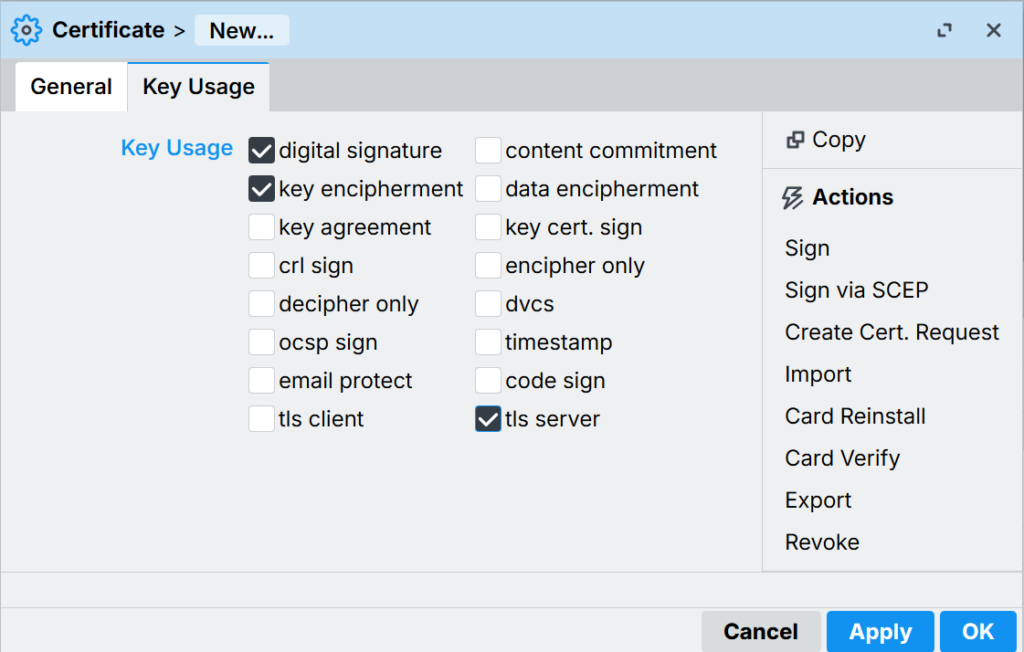

在Key Usage页面，勾选digital signature, key encipherment和tls server。点击Apply然后点击Sign按钮。

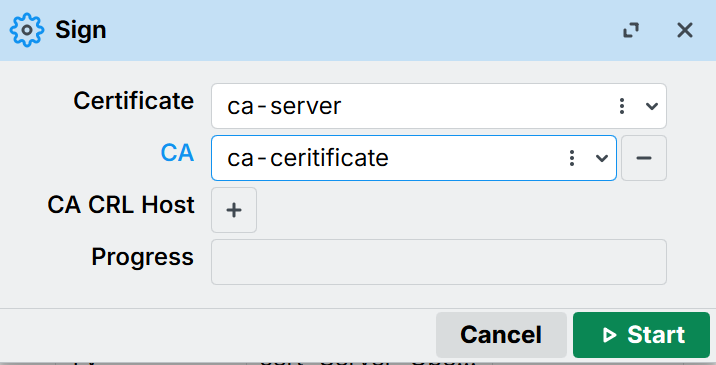

在Sign页面CA位置选择刚才生成的ca-certificate，点击Start完成签名

签名完成后回到General，确认“Trusted”处于勾选状态，如果没有勾选，须勾选后点击Apply。

Step 3: 生成客户端证书

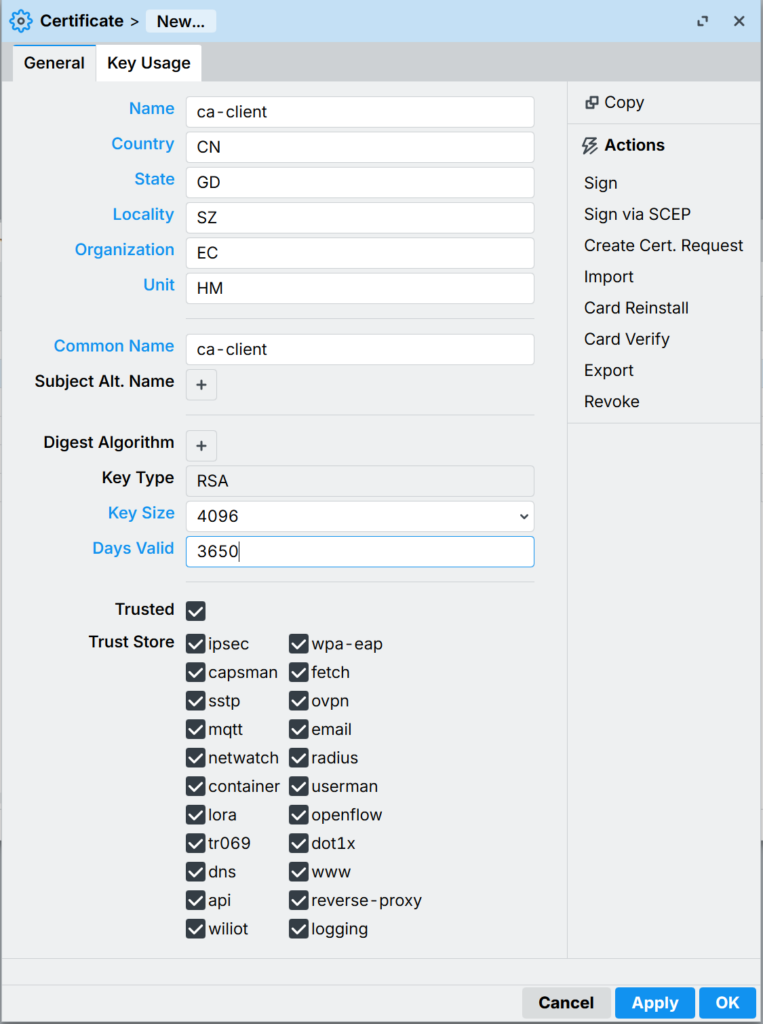

在Certificates标签页点击“New”图标创建一个证书，在General标签页设置名称位ca-client，其他与ca-certificate设置一致：

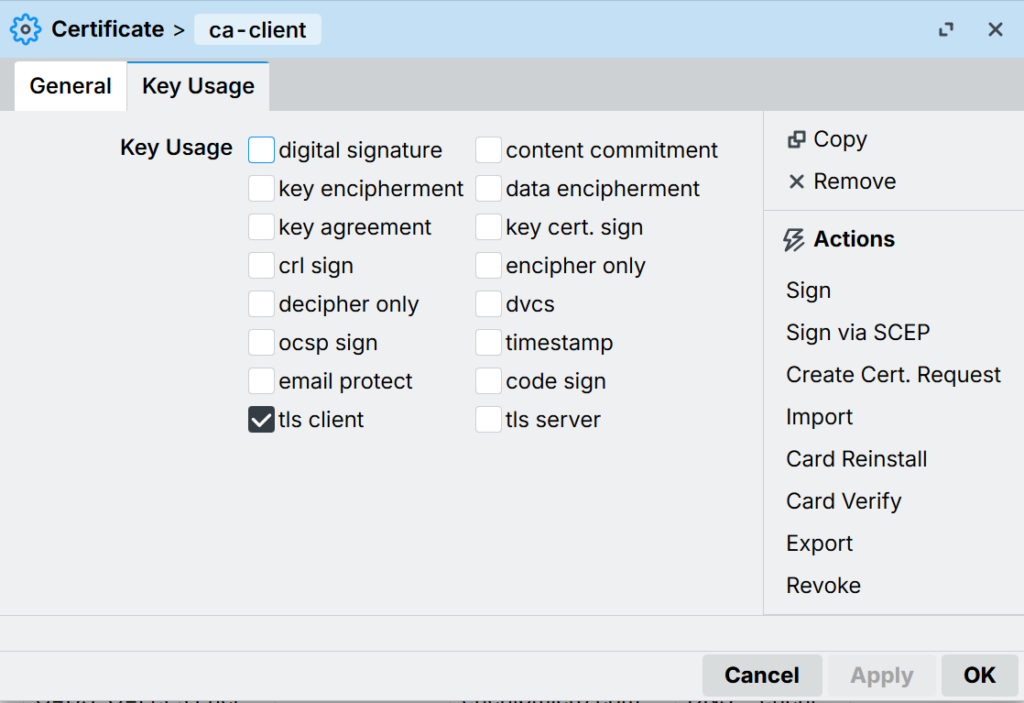

在Key Usage页面，勾选tls client。点击Apply然后点击Sign按钮。

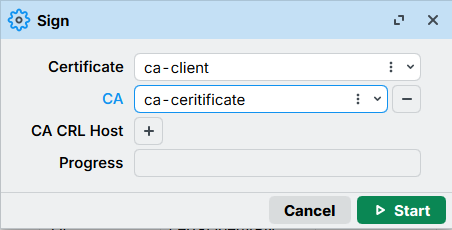

在签名页面CA选择之前创建的ca-certificate点击Start完成签名

Step 4: 导出CA证书和Client证书

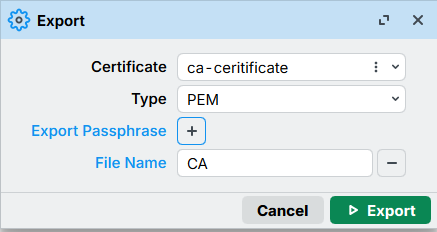

打开CA证书对话框，选择Export。在Export对话框填写FIle Name，然后点击Export。

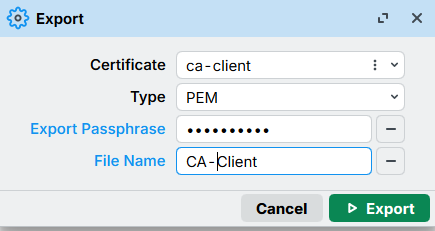

打开客户端证书，选择Export。在Export对话框填写File Name和Export Passphrase(证书密码)，然后点击Export。

切换到Files页面，可以看到生成了CA.crt，CA-Client.key，和CA-Client.crt三个文件。

Step 5: 创建一个用于VPN连接的IP Pool

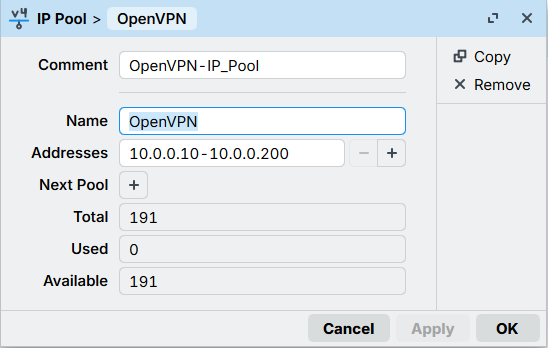

切换到IP => Pool菜单页面，在Pool标签页下面选择“New”，创建一个IP网段给VPN连接。一般选择一个与本地网段不同的网段区域。

Step 6: 为VPN添加一条NAT规则

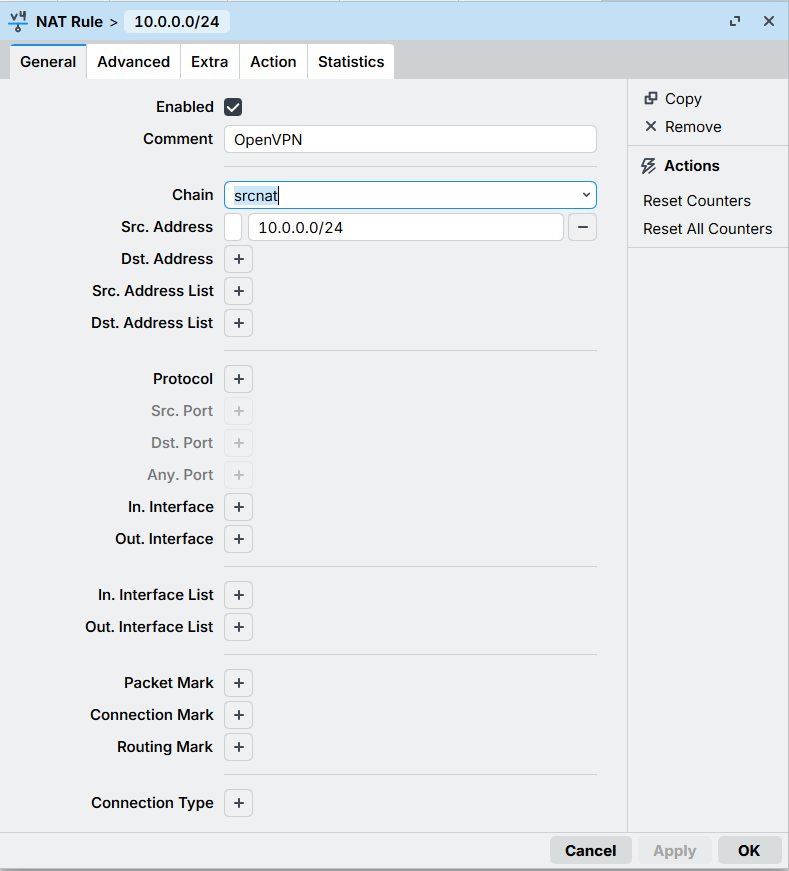

切换到IP => Firewall菜单页面，在NAT标签页下面选择“New”。在General标签页下面Chain选择srcnat，Src. Address填写上面为VPN创建的网段，

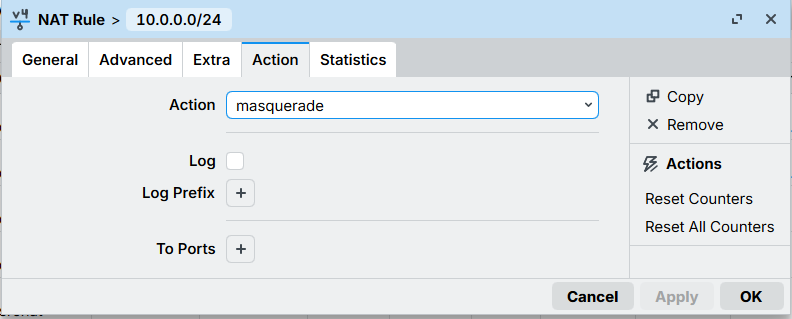

转到Action标签页，Action位置选择masquerade，点击Apply和OK

Step 7: 创建VPN profile

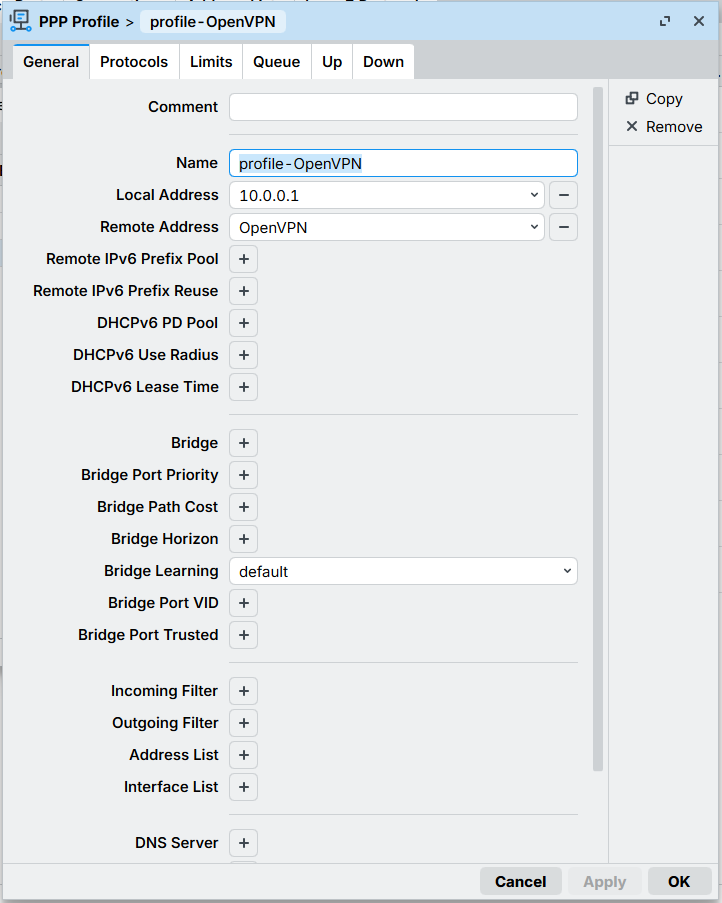

打开PPP菜单页面，切换到Profiles标签页，选择“New”菜单，填写Profile名称，设置Local Address(VPN网关IP地址)，Remote Address位置选择之前为VPN创建的Address Pool，点击Apply和OK。

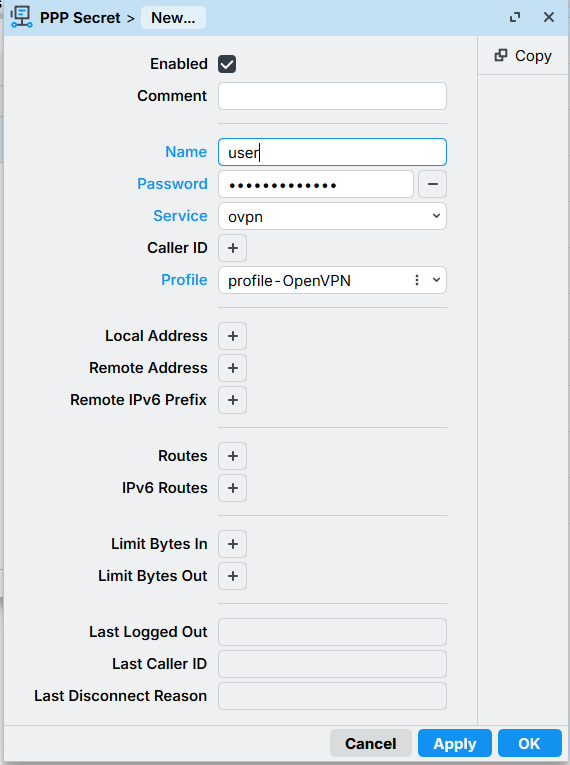

切换到Secrets标签页，为VPN用户创建账号。在标签页下面选择“New”菜单。填写用户名及密码，Service位置选择ovpn，Profile位置选择刚刚创建的Profile。点击Apply和OK。

Step 8: 设置OpenVPN服务器

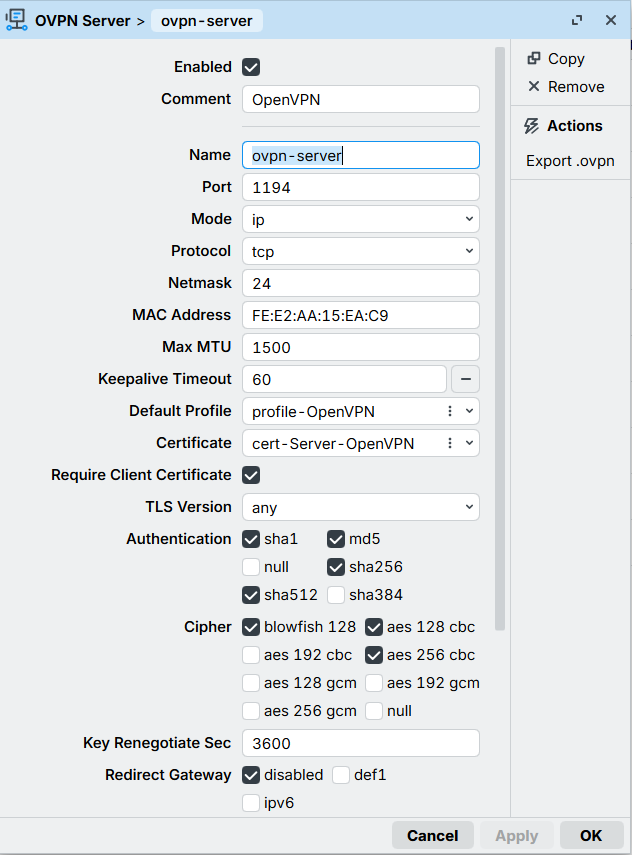

打开PPP菜单页面，转到OVPNServer页面，在标签页下面选择“New”菜单。使能OVPN Server，填写名称，Default Profile位置选择刚才创建的VPN Profile。在Certificate位置选择刚才创建的Server Certificate名称，勾选Require Client Certificate选项。勾选aes 256 cbc选项。点击Apply，然后点击Export .ovpn导出OpenVPN配置文件。

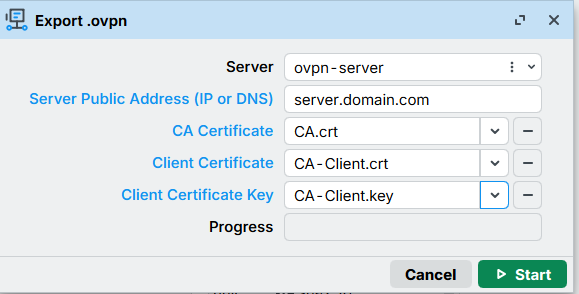

在导出配置文件对话框中，Server Public Address位置填写服务器的IP地址或者域名。在CA Certificate位置选择创建的证书文件。在Client Certificate位置填写客户端证书文件，在Client Certificate Key位置选择客户端证书密钥文件。点击Start导出OpenVPN的配置文件，文件可以在Files菜单页面下找到，文件名以.ovpn结尾。

将导出的.ovpn文件下载到客户端电脑，将其导入到OpenVPN客户端即可进行VPN连接。VPN连接会验证用户名、密码，以及客户端证书密码。
